Présentation Générale du Handiscope :
Jusqu'ici, sur le marché des instruments astronomiques ouverts aux
amateurs, aucun modèle n'était proposé - dans
l'état - directement propice à l'observation du ciel
par les personnes à mobilité réduite, vieillissantes
ou ayant une maladie invalidante.
En partenariat avec
l'association "Des
étoiles pour tous", Axis instruments a
décidé de faire évoluer cette situation en proposant
à ces personnes en situation de
handicap un instrument leur offrant les mêmes
possibilités d'observation que les "valides".
Ce partenariat a
d'abord fait l'objet d'une étude de détail durant
plusieurs années, sur la base des prototypes
initiaux élaborés par l'association, afin de parvenir à un
instrument de grande qualité et soigné sous tous ses
aspects, tout comme les instruments de plus grand
diamètre proposés par Axis instruments.
Un premier prototype
industrialisé a été mis entre les mains de
l'association début 2012, afin qu'il puisse être
testé en situation au sein de diverses structures
d'accueil de personnes en situation de handicap. Les
remarques formulées ont été prises en compte pour la
version finale de l'instrument, puis le premier
prototype finalisé a été présenté aux
Rencontres du Ciel et de l'Espace
(RCE) en Novembre 2012.
|

|

|
Objectifs de l'instrument :
Les objectifs du Handiscope sont les suivants :
-
Avoir un axe de vision à la même
hauteur que l'oeil de l'observateur en fauteuil
roulant, quel que soit l'objet pointé,
-
Disposer d'une optique primaire
indéréglable, de manière à limiter les réglages de
collimation au niveau du secondaire,
-
Permettre le montage et
l'utilisation par la personne handicapée de manière
autonome, sans aucun outil et d'une seule main,
-
Etre le plus facilement
transportable,
-
Inclure l'ensemble des éléments
nécessaires au setup d'observation, accessoires
compris, le tout à un prix abordable pour une
acquisition par une association ou un particulier.
L'image ci-contre monte le
Handiscope équipé de son porte-oculaires définitif
(modèle par Axis instruments), les prototypes et
premiers instruments diffusés ayant été équipés d'un
porte-oculaire Moonlite.
|
Sous - ensembles de l'instrument :
Les éléments constituant le Handiscope sont les suivants :
1) Tube optique Newton 150 / 750
disposant d'une sortie oculaire concentrique avec
l'axe de hauteur de la monture,
2) Train optique de déport
(oculaire Plössl 26mm fourni), permettant
l'observation à 370mm du tube optique,
3) Chercheur 8x50 coudé non
éclairé et son support,
4) Porte - oculaires 2 pouces manuel
(options : démultiplié, motorisé par moteur à
courant continu),
5) Monture altazimutale Ioptron
Minitower II,
6) Contrepoids réglable sur barre
filetée amovible,
7) Pied - colonne réglable en
hauteur,
8) Rallonge de réglage de hauteur
colonne,
9) Pieds repliables Inox.
Nota : le tube optique est
ouvert à F:5, et le dispositif de renvoi fournit une
image à environ F:10,8. Il reste bien sûr possible
d'observer directement au foyer natif sans le
système de renvoi.
Cliquez ici pour la page descriptive des options
|
 |

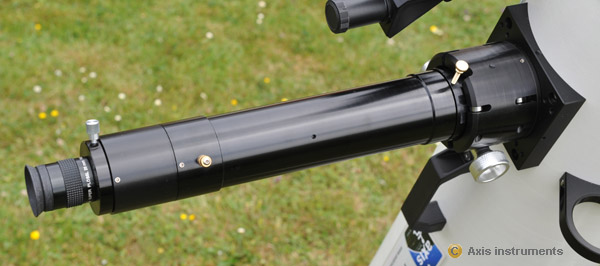

Particularités du train optique :
Le train optique n'est pas constitué d'éléments standards du
marché, l'utilisation d'une Barlow et d'un réducteur en
version 2 pouces aboutissant à une solution trop coûteuse et
pas forcément optimisée face au tirage souhaité.
Il a plutôt été fait appel à des ensembles de lentilles
achromatiques standards mais de haute qualité, dont
l'association a été simulée sur OSLO pour parvenir au
résultat souhaité tout en ne dégradant pas (voir même en
l'améliorant !) la qualité optique finale (aberrations).
Le train optique présente deux "étages", le second - le plus court
et proche de l'oculaire - correspondant à la partie
comportant le réducteur. Il est utilisé de base avec
ce second étage rentré à fond dans le premier, pour obtenir le déport de foyer
nécessaire (370mm environ). Un déport plus important peut
également être obtenu en augmentant le tirage de la partie
avec réducteur, tout en rentrant davantage le train optique
dans le porte-oculaires. On peut alors ajouter un renvoi
coudé en sortie du train optique, ce qui offre la
possibilité de faire observer une personne alitée.

Rangement
du train optique :
Le train optique étant relativement encombrant, autant le
transporter directement avec le tube optique ! Suite aux
remarques des personnes ayant testé le premier prototype du
Handiscope, un système de rangement astucieux a été prévu et
fixé sur le côte du tube optique, permettant de transporter
l'ensemble facilement.

Réglages du secondaire :
Le réglage du secondaire ne fait pas appel à trois vis à 120°
comme cela est souvent le cas sur les tubes optiques
Newton de petit diamètre. On dispose ici de deux
réglages orthogonaux, en azimut (vis A) et
inclinaison (vis B). Un troisième réglage - la
position longitudinale du secondaire - est également
disponible (Bouton fileté C) mais il n'a pas à être
retouché par l'utilisateur. Ce troisième réglage est
d'ailleurs bloqué par une vis latérale située dans
le moyeu d'araignée.
|

|
Le barillet
primaire à rotule centrale:
Le miroir est directement scellé sur un support
aluminium à trois branches, mis en contrainte contre
une rotule centrale via les vis de collimation. Ces
vis fonctionnent donc en traction par précontrainte.
La rotule de centrage est concave, son centre de
courbure coïncidant avec le sommet optique du miroir
primaire.
Comme on peut le
voir sur l'image, le miroir primaire possède un dos
conique. Ce choix permet un gain de poids, une mise
en température plus rapide, et enfin une fixation
par le dos sans qu'aucune patte de retenue latérale
ne soit nécessaire.
|
 |
Installation de la monture sur le
pied colonne :
Un dispositif d'aide au montage de la monture est prévu sur
le sommet du pied - colonne. En complément des trois vis à
téton sphérique servant au réglage d'assiette de la monture,
une couronne en forme d'étoile sert à faire tourner une vis
de serrage centrale venant se visser dans la base de la
monture (voir image de gauche). Cette vis centrale est munie
d'un ressort correctement dimensionné pour qu'elle s'engage
toute seule dans la monture sans toutefois soulever celle-ci
(ce qui la ferait tomber !). Dès lors, la mise en place de
la monture est très simple et peut se faire d'une main :
-
Positionner la monture sur les
portées sphériques d'appui,
-
Procéder au réglage d'assiette au
moyen des trois vis de réglage (la monture dispose
d'un niveau à bulle),
-
Serrer la couronne jusqu'au
blocage de la vis centrale.

Qualité de fabrication :
Même s'il s'agit d'un petit instrument,
chaque sous-ensemble du Handiscope est fabriqué avec le
même soin et souci du détail que le les plus gros
astrographes proposés par Axis instruments. On retrouve
les mêmes structures mécaniques, pratiquement le même
nombre de pièces et un processus de montage et de test
similaire.
Le détail du système de maintien et réglage du secondaire illustre
ce propos : il est identique, à un facteur d'échelle
près, à celui des astrographes Newton. |
 |
Caractéristiques
principales du Handiscope :
Tube optique |
|
Options |
Ouverture |
150mm |
|
Focale principale |
750mm |
|
F/D principal |
5 |
|
Secondaire |
Petit axe 52mm, collé
sur son support |
|
Araignée |
4 branches en Inox poli
miroir, tirants en bronze |
|
Porte oculaire |
2 pouces, manuel non
démultiplié |
Démultiplié, motorisé
(moteur continu) |
Montage du primaire |
Dos conique, fixation sur rotule,
pas de pattes latérales
visibles |
|
Réglages du secondaire |
Azimut et hauteur (vis moletées) |
|
Chercheur |
8x50, réticulé non éclairé |
|
Montage sur la monture |
Queue d'aronde
ergonomique pour montage d'une
seule main (le tube tient en place avant le serrage de
la vis de blocage de la queue d'aronde). |
|
Rangement du train optique de déport |
Système de fixation prévu sur le côté
du tube optique |
|
Matière du tube |
Résine phénolique chargée fibres de
coton. Anneau
de finition usiné en aluminium à l'avant |
|
Finition |
Peinture Epoxy |
|
Poids du tube optique
seul |
5,6kg (sans renvoi
optique et chercheur) |
|
Transport |
Poignée sur le côté du tube + sacoche
de rangement
imperméable |
Malette de transport
(recommandée) |
Monture |
|
|
Type |
Altazimutale Ioptron
Minitower II adaptée (barre de
contrepoids déportée, poignée de manutention).
Charge utile : 11kg |
Support pour fixation
second instrument
d'observation du côté
contrepoids |
Contrôleur (raquette
#8401 GotoNova) |
Autonome, GPS + Goto,
13000 objets en mémoire |
|
Mode d'emploi |
Disponible sur le site
d'Ioptron, en Anglais |
|
Ecran et touches |
Rétroéclairés. Ecran
graphique 8 lignes de 21
caractères. Port USB / compatible ASCOM |
|
Précision de pointage |
Environ 1 minute d'arc
suivant réglages |
|
Alimentation |
8 Piles AA (non
fournies), bloc secteur, cordon 12V
allume-cigares. |
|
Contrepoids |
Un contrepoids 4kg sur
barre filetée Inox |
|
Poids total |
13kg avec accessoires,
contrepoids et valise |
|
Transport |
Valise avec renforts
aluminium |
|
|
|
|
Pied - colonne |
|
|
Hauteur d'observation de
base |
110cm |
|
Réglage de hauteur |
+- 10cm, trois vis de
blocage ergonomiques |
|
Diamètre colonne |
140mm |
|
Encombrement au sol |
Extrémité des pieds
inscrits dans un cercle de diamètre
730mm |
|
Installation de la
monture |
Sur trois plots
réglables, installation possible d'une main
grâce à un dispositif d'assistance mécanique |
|
Pieds |
Trois pieds Inox
repliables sur le côté de la colonne,
avec zone moletée pour faciliter le serrage / desserrage |
|
Divers |
Cache vissant à la base
de la colonne, l'intérieur de
celle-ci pouvant servir à ranger des câbles et divers
accessoires |
|
Matière |
Aluminium, sauf les
pieds qui sont en acier Inox |
|
Poids total |
11,5kg |
|
Transport |
Sacoche de transport
imperméable |
|
|
|
|
Train optique d'observation |
|
|
Structure du train
optique |
Déport optique deux
pouces assuré par la combinaison
d'une Barlow et d'un réducteur de focale.
Déporte le foyer à 370mm du tube optique, tout en
faisant passer le F/D à environ 10,8.
Pas de dégradation perceptible des aberrations
optiques par rapport au foyer natif. |
|
Oculaire fourni de base |
Plössl 26mm coulant
31,75 52° de champ environ. |
|
Réducteur |
Réducteur 2" -> 1,25"
inclus dans le train optique |
|
Options du train optique |
|
Adaptateur 2" vers
bague T pour APN |
|
|
Bague allonge 2"
longueur 1,5" |
Divers |
|
|
Photographie avec APN |
Possible au foyer F:5 ou
derrière le train optique. |
|
Adaptation aux personnes
alitées |
Possibilité d'ajouter un renvoi coudé
(nous consulter
dans ce cas pour le réglage approprié du train optique) |
|
Garantie |
Deux ans en conditions
d'utilisation normales |
|
|
|
|
Distribution et tarif de l'instrument :
Le Handiscope est lancé par lots de 5 instruments,
en ce qui concerne les parties spécifiquement
fabriquées par Axis instruments (tube optique et pied
colonne). Lorsqu'une commande nous est transmise, le
délai dépend donc fortement du stock en cours : un
délai entre quelques semaines et deux mois est
proposé dans le cas de la finalisation d'un Handiscope déjà en stock, suivant les options que
vous retenez. Ce délai peut aller jusqu'à six mois
si le dernier Handiscope en stock a été vendu juste
avant votre commande.
Le tarif est proche de 6000€ en version de base
(voir le
tarif général), et
est susceptible de varier suivant la date de la
commande. Il est donc nécessaire de nous demander un
devis, qui devra nous être retourné signé avec le
règlement de votre acompte à la commande.
L'acompte demandé à la commande
est de 70% du montant total, il passera à 50%
lorsque le ryhtme de livraison de l'instrument sera
stabilisé.
La livraison comprend trois colis de respectivement
10, 12 et 15kg.
|
 |
Liens
utiles:
Site de l'association "Des étoiles
pour tous" : |

|
Téléchargement de la notice
utilisateur du Handiscope : |

|
Article paru dans Astronomie Magazine
(Septembre 2012) : |

|
|
|
