Axis instruments - Newton-Cassegrain de 300mm version "Ultra" équipé du porte-oculaires micrométrique 3 pouces



  Tubes optiques Axis instruments : aperçu de la conception



   Axis instruments
vous propose des tubes optiques suivant les quatre formules Newton, Cassegrain, Newton - Cassegrain et Ritchey - Chretien. Les diamètres disponibles vont de 200mm à 500mm, les deux dernières formules n'étant disponibles que pour les diamètres les plus importants.

   Les tubes optiques sont fabriqués sur commande, ce qui permet de les adapter au cas par cas au cahier des charges du client. Ainsi, même si une liste de modèles (par diamètre optique) est proposée pour chaque formule optique, dans la pratique chaque tube optique réalisé est adapté au besoin spécifique du client. Des F/D différents peuvent être ainsi proposés, une motorisation différente de la mise au point, l'utilisation d'accessoires que le client possède déjà (par exemple un porte - oculaires motorisé), un champ de pleine lumière différent, une distance de sortie du foyer différente ....

   Un projet démarre donc la plupart du temps par une étude, dont les détails sont exposés au client pour validation de sa part en parallèle à l'acceptation du devis. A l'issue d'une commande, le client connait donc déjà les détails internes de son futur tube optique (accessoires compris, même s'il ne proviennent pas d'Axis instruments), pas seulement ses caractéristiques, son tarif et le délai de fabrication !

    L'objet de cette page est de décrire dans les grandes lignes la mécanique qui a été développée par Axis instruments pour optimiser les performances des différentes formules optiques, afin de vous donner un aperçu de la qualité de ces instruments. Leur design est en effet pensé pour en faire des partenaires irréprochables sur le terrain : rigidité des tubes optiques, précision et stabilité de la collimation, faible poids et stabilité en température grâce aux tubes en fibre de carbone, porte-oculaires micrométrique, ...



   Ces instruments font appel à des solutions éprouvées, sont conçus par un astrophotographe expérimenté et ont de nombreux atouts pour vous donner entière satisfaction !

     Etudes "sur mesure" : cette offre vous concerne si vous êtes intéressés soit par des tubes optiques de caractéristiques ou formules optiques complètement différentes de celles que nous avons choisi de proposer, soit uniquement par des sous ensembles que vous vous chargez d'intégrer vous-mêmes dans votre instrument final. Il vous est ainsi possible d'obtenir uniquement un barillet primaire, une araignée avec support de secondaire Newton, un tube carbone seul ... Nous pouvons également réaliser pour vous la mécanique d'un tube sur mesure pour une optique que vous posséderiez déjà ou souhaiteriez acquérir chez fournisseur que vous auriez retenu. S'agissant des tubes en carbone, nous vous recommandons de faire votre choix parmi les diamètres standards que nous utilisons, ceci afin d'éviter des frais d'outillage spécifiques !

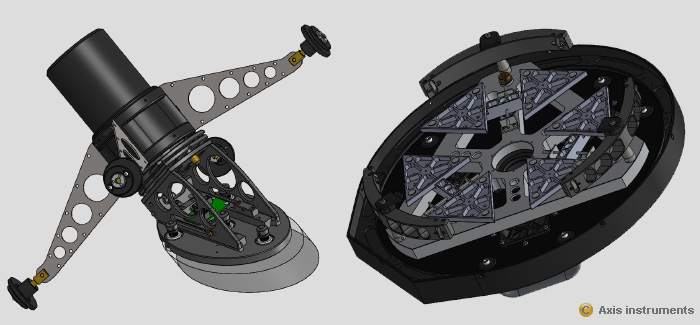

  Axis instruments - barillets des Newtons et Newton-Cassegrain

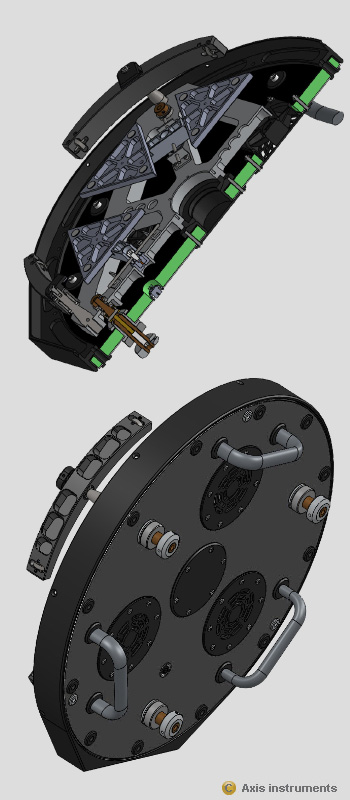

Conception des barillets

     Une mécanique de structure similaire est utilisée pour les différentes formules optiques. Le nombre de touches sous le miroir dépend de son diamètre et de son épaisseur. Cette mécanique très robuste assure une grande précision de réglage et surtout une stabilité dans le temps de ce réglage, évitant d'avoir à y retoucher sauf en cas de démontage.

     Barillet double : Il permet d'avoir un jeu constant et maîtrisé du miroir par rapports à ses appuis, et ce quel que soit le réglage de collimation. Un barillet classique supportant le miroir est réglé en assiette par rapport à un second barillet au moyen de trois jeux de vis poussantes / tirantes surdimensionnées. D'autre part, Il s'appuie au centre sur une rotule de grande dimensions, évitant tout déport latéral une fois le réglage terminé. Le centre de courbure de la rotule est exactement positionné sur le sommet optique du miroir primaire, ce qui fait que le réglage de collimation n'a aucun impact sur le centrage de l'optique.

     Touches latérales : leur nombre dépend également du diamètre optique du miroir primaire. Pour les plus petits miroirs, trois touches latérales assurées par des roulement à billes sont positionnées à 120°. Pour les plus gros miroirs, ces touches sont doublées et disposées par paire via des système articulés conçus pour n'engendrer aucune contrainte sur le primaire, hormis bien sûr la contrainte radiale de maintien.

     Ventilation : elle est prévue sur tous les tubes optiques et permet d'accélérer la mise en température du primaire, ce qui est très important si l'on souhaite travailler en haute définition. On peut la contrôler la ventilation  (pour les tubes équipés d'une mise au point motorisée) via un boîtier électronique associé à la raquette du système Robofocus.

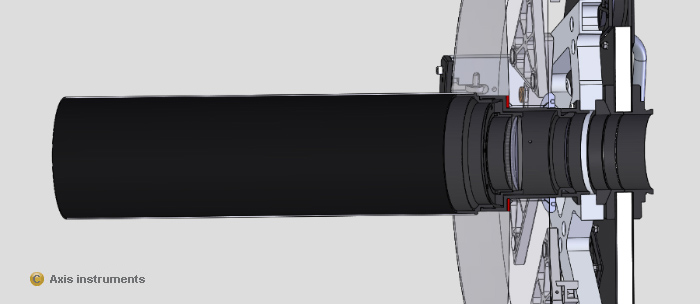

     Baffle primaire en configuration Cassegrain ou Ritchey - Chretien :  Ia géométrie des baffles Cassegrain est avant tout une affaire de compromis entre la suppression du fond de ciel parasite qui atteint directement le foyer, l'obstruction centrale et le champ de pleine lumière. Il peut donc être intéressant d'utiliser plusieurs baffles primaires de longueurs différentes en fonction du travail effectué au foyer, selon que l'on désire plus ou moins de champ de pleine lumière ou que le fond de ciel parasite est plus ou moins important (qualité du site). Le baffle primaire peut donc être interchangé sans démonter le tube optique, différents baffles pouvant être proposés pour remplacer le baffle standard.











Conception des araignées

     Les araignées des Newton - Cassegrain possèdent leur propre couronne de fixation, dont l'assiette peut être réglée par rapport à la couronne fixée à l'extrémité des tubes via trois jeux de vis poussantes - tirantes. En complément, le centrage de l'araignée est possible à l'aide de quatre écrous associés à des vis tirantes.

     Lames polies : les lames (ou branches d'araignée) sont ajourées et en acier Inox poli. Ce choix a été fait  car il permet de minimiser l'effet de peau thermique (réfraction dans une fine couche d'air froid) au voisinage immédiat des lames, qui sont souvent à une température inférieure à celle de l'air ambiant. C'est aussi pour cette raison que les lames sont ajourées. Pour ceux qui préféreraient opter pour des lames noires mat, cela reste bien sûr possible.

     Moyeu d'araignée : depuis fin 2012, les moyeux d'araignée, quelle que soit la formule optique, intègrent directement un système Crayford équipé d'un coulant 1,25, 2, 3 ou 4 pouces. S'il n'y a pas de motorisation associée (exemple d'un tube Newton classique), ce Crayford assure le réglage longitudinal. Pour les formules Cassegrain ou Ritchey - Chretien, il est équipé d'un motoréducteur pas à pas disposé en tête du moyeu d'araignée (côté ciel). Si le client souhaite utiliser le foyer Newton en imagerie directe au niveau de l'araignée, la motorisation devient latérale au moyeu d'araignée. Ce système permet d'optimiser le coût des tubes optiques en se passant de porte-oculaires motorisé dans certains cas.



Axis instruments - araignées à lames polies
  Axis instruments - supports de secondaires Newton et Cassegrain

Miroirs secondaires interchangeables

     Sur les Newton-Cassegrain, on passe d'une configuration à l'autre en quelques minutes, les réglages de collimation propres à chaque miroir étant assurés par une mécanique spécifique et d'excellente facture.

     Motorisation : pour le secondaire Cassegrain : elle permet des commandes de mise au point très fines, plusieurs fois inférieures à la tolérance de mise au point au foyer. Ce réglage est assuré par le mécanisme Crayford directement intégré au moyeu d'araignée.

     Baffles secondaires Cassegrain : un baffle standard (non monté sur la photo ci-contre) est dimensionné pour travailler avec une obstruction minimale, qui peut s'approcher de 0,2 pour certains Cassegrains. Cette configuration est optimisée pour la haute résolution. Si l'on souhaite plutôt utiliser tout le champ de pleine lumière avec une formule Cassegrain relativement ouverte (imagerie du ciel profond), on préférera alors opter pour un second baffle optionnel - de diamètre plus important - pour mieux masquer le fond de ciel.





Porte-oculaires micrométrique

     En complément des porte-oculaires Crayford classiques, proposés en version deux pouces et trois pouces, Axis instruments a développé un modèle  micrométrique trois pouces dédié au foyer Newton, particulièrement pour les f/d courts (inférieurs ou égaux à 4).

     Cette version ne consiste pas simplement à démultiplier le mouvement de mise au point du Crayford classique : elle repose sur un principe alliant le guidage en translation d'un tube comme sur les porte-oculaires Crayford, mais associé à un système de translation basé sur la rotation de trois vis synchrones précontraintes.

     Le résultat est un porte oculaires possédant :

     - une grande précision et répétabilité de mise au point
       (< 5 microns),
     - un jeu axial inexistant (système précontraint),
     - un jeu radial inexistant (idem),
     - une course d'environ 10mm,
     - une charge axiale et radiale importante : 10kg environ.

     D'autre part, la conception de ce porte-oculaires a été menée avec le souci d'éliminer les défauts du système Crayford classique : précision de mise au point limitée (nécessité d'une molette démultipliée) et surtout faible charge axiale du fait du risque de dérapage de l'axe de mise au point par friction.

     Le porte-oculaires micrométrique est pour l'instant proposé uniquement en version trois pouces pour le foyer Newton, il équipe les modèles de plus grand diamètre des tubes optiques Newton et Newton-Cassegrain et est particulièrement recommandé pour en cas d'utilisation d'une caméra CCD à grand capteur  ou de poids important (STL11000 ou autre).

     Ce porte-oculaires peut  également être livré entant qu'accessoire, pour un diamètre de tube (rayon de courbure de la semelle) à préciser.



Porte-oculaires micrométrique trois pouces développé par Axis instruments. Motorisation par le système Robofocus. Poids total avec son embase : 4kg

Caméra STL11000 installée (avec son correcteur de champ Wynne 3 pouces) sur le porte-oculaires micrométrique



Si vous souhaitez voir d'autres détails de conception de nos instruments,
merci de vous reporter aux pages descriptives des différents produits.
