Les
caractéristiques du Newton-Cassegrain de 500mm sont présentées
dans les pages descriptives des configurations disponibles (voir
page concernée).
La version présentée ici diffère du modèle standard au niveau
des aspects suivants :
- Le client a opté pour un F/D en Cassegrain proche de celui
d'un tube Ritchey - Chretien à savoir un rapport d'ouverture de
8.
- De ce fait, l'instrument dispose d'un correcteur de champ
étudié sur mesure et positionné dans le perçage du miroir
primaire. Il s'agit d'un correcteur de Wynne à deux lentilles
dont le spot diagram est présenté ci-dessous.
- Le mode d'imagerie "direct" a été retenu pour l'utilisation en
Newton, la caméra CCD (Atik ou STL11000) étant placée sur l'araignée.
Dans ce mode, l'araignée doit s'éloigner du miroir primaire
d'environ 350mm par rapport à la configuration Cassegrain. Pour
ce faire, une rallonge du tube carbone a été prévue, l'araignée
étant alors fixée sur le tube principal avec ou sans cette
rallonge. Des "locatings" mécaniques de grande précision ont été
intégrés afin de permettre de conserver les réglages de
collimation de la partie secondaire lorsque l'utilisateur passe
du mode Newton au mode Cassegrain, dans le souci de minimiser le
temps nécessaire au changement de configuration, selon le
souhait du client.
- Une adaptation
spécifique a été prévue pour un montage sur la monture Paramount
ME, ainsi que des colliers allégés en aluminium usinés dans la
masse. D'autre part, à la demande du client, une nouvelle
platine similaire à la "VersaPlate" SBIG - mais de plus grandes
dimensions - a été conçue pour le passage des câbles au travers
de l'axe de déclinaison.
- Une optimisation du poids a été recherchée pour que
l'instrument reste dans la capacité de charge de la monture.
Celle - ci étant donnée pour une charge utile de 80kg,
l'instrument a été étudié pour ne pas trop dépasser 80kg
accessoires compris dans la configuration la plus lourde
(configuration Newton), bien qu'il soit équipé d'un tube carbone
monolithique.
- Une araignée avec virole double - étage a été prévue afin de
pouvoir disposer d'un réglage d'assiette global de celle - ci,
préférable sur les Newton - Cassegrain avec foyer Newton direct
très ouvert.
- L'étude de l'instrument a été faite en intégrant directement
les éléments des train d'imagerie Newton et Cassegrain du client
:
Pour le foyer
Cassegrain : rotateur Pyxis, correcteur de Seeing SBIG AOL,
diviseur optique Axis instruments et caméra SBIG STL11000 avec
roue à filtres 9 positions,
Pour le foyer
direct Newton : correcteur de champ Wynne 3" Astrooptik,
porte-oculaires OK3, caméra Atik 500WSG avec diviseur optique ou
caméra STL11000.

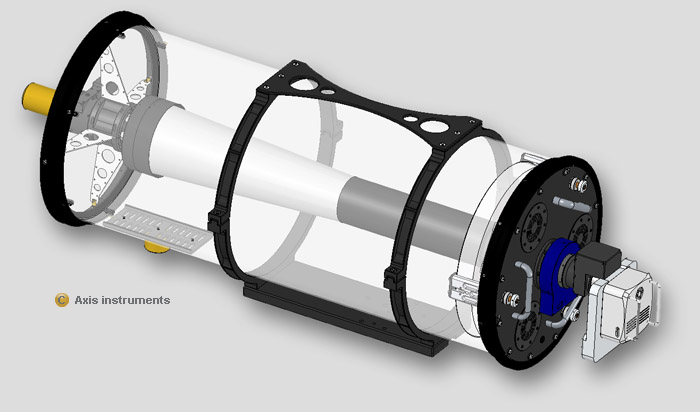

Caractéristiques de l'instrument :
Ouverture optique
496mm
Diamètre secondaire Cassegrain
200mm (obstruction 0,42)
Correcteur Cassegrain
Wynne, 2 lentilles diamètre 80mm
Focale en configuration Cassegrain
4000mm (F:8)
Focale en configuration Newton
1765mm (F:3,6)
Obstruction en mode Newton
138mm (obstruction 0,28)
Pouvoir séparateur
0,28"
Magnitude limite (indication)
15,2
Clarté
5000X
Champ au foyer Cassegrain
Pleine lumière 36mm, corrigé 45mm
Champ au foyer Newton
Pleine lumière 40mm, corrigé 50mm
Longueur du tube (sans le train
d'imagerie et caméra)
Cassegrain : 1460mm, Newton : 1880mm
Poids du tube (colliers et platine
de fixation compris, sans les trains
d'imagerie)
Colliers aluminium allégés
et usinés dans la masse
Viroles de renforcement du tube
Aluminium usiné dans la masse, diamètre
extérieur 604mm
Barillet primaire
Structure double étage avec rotule de
centrage, poids total du barillet inférieur à
8kg (plaque arrière en nid d'abeille
aluminium)

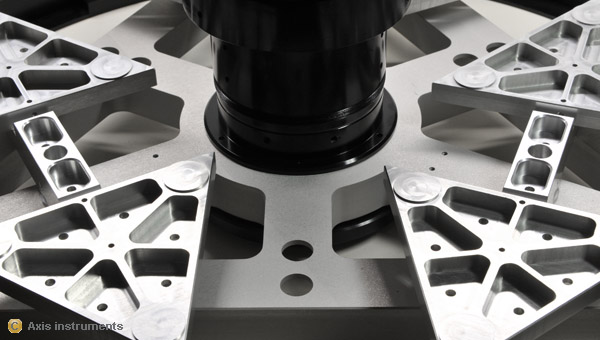

Structure du barillet primaire :
Le barillet primaire est composé d'une plaque de fond en nid
d'abeille aluminium (densité sept fois plus faible qu'une plaque
pleine, avec une rigidité proche), une rotule centrale
concentrique du sommet optique du miroir, une platine
triangulaire en aluminium usinée dans la masse supportant les
ensembles de triangles supports. Cette platine est fortement
ajourée par usinage pour minimiser le poids de l'ensemble, de
même que les triangles. Les butées latérales sont assurées par
des roulements à billes parfaitement centrés dans le plan du
centre de gravité du miroir, afin d'éviter tout problème
d'astigmatisme lorsque l'instrument pointe loin du zénith.

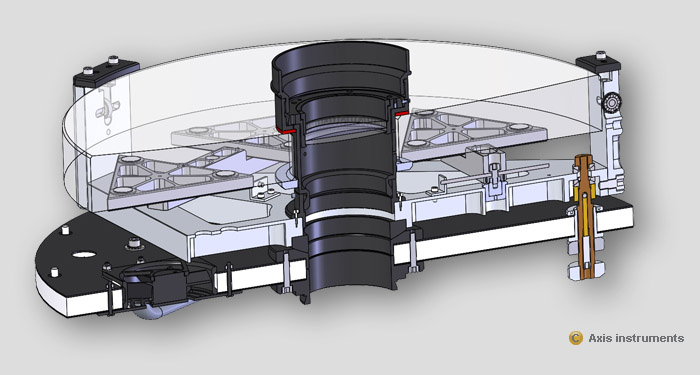

Comme on peut le voir sur l'image ci-dessous, la correcteur est
installé au niveau du sommet optique du miroir, via un barillet
indépendant positionné dans le support du baffle primaire (non
représenté).

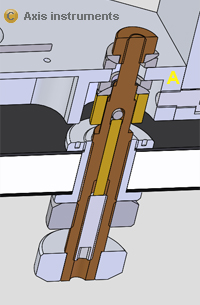

Vis de collimation :
Les vis de collimation assurent non seulement le réglage d'assiette
du miroir, mais également le placage du barillet contre la
rotule de centrage. Chaque vis agit en traction sur le
support du miroir et dispose d'écrous de blocage pour
stabiliser le réglage.
Sur les plus gros diamètres, afin de disposer d'une très bonne
stabilité radiale du primaire, l'action de la rotule
centrale est complétée par un dispositif permettant de
bloquer le point de traction au niveau du support du
primaire (repère A). Pour ce faire, une seconde vis interne
à la première, agissant cette fois en compression, permet
d'assurer ce blocage. Cette précaution est prise à partir du
diamètre 400mm pour éviter tout décentrement du primaire du
fait de son poids.
Précautions particulières sur la stabilité du foyer :
En complément des précautions particulières de conception pour
garantir la stabilité de la collimation (voir détails du
barillet primaire), il est indispensable de s'assurer que la
position du foyer ne variera pas au cours d'une session
d'imagerie. Si on ne prend pas ces précautions, il est inutile
d'équiper un tel instrument d'un tube carbone pour éviter les
variations thermiques !
La
déformation du barillet sous la contrainte de poids du primaire
a donc été approchée par calcul, simulée et enfin vérifiée sur
le barillet réel. Le miroir primaire se déplace de moins de 0,03
mm entre la position quasi-horizontale du tube et la position
verticale. Cette valeur est du même ordre de grandeur que la
tolérance de mise au point en mode Newton (f/d le plus court).
L'instrument offre donc une stabilité de son foyer
irréprochable, ne nécessitant pas de retouches de mise au point
lors de la session d'imagerie (si les filtres utilisés sont
parafocaux bien évidemment).

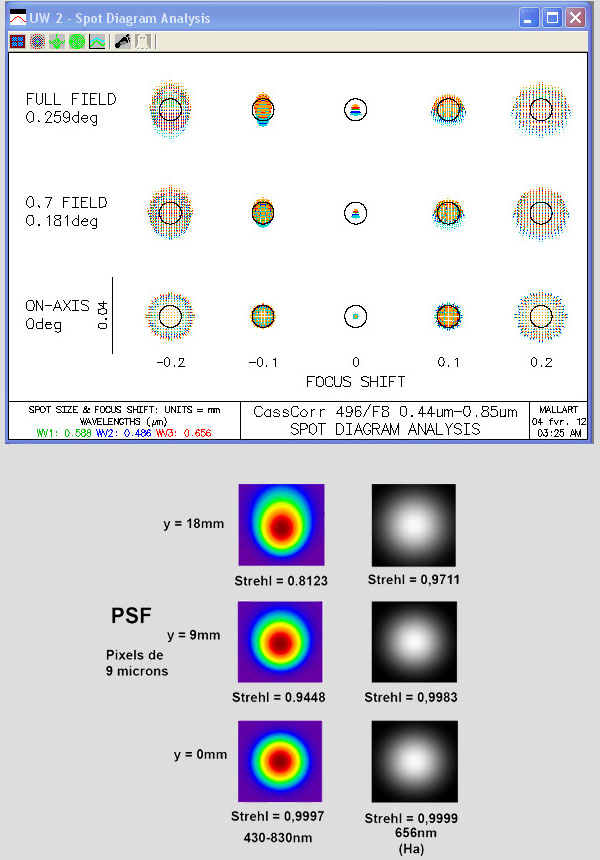

Performances du
correcteur de Wynne pour le foyer Cassegrain :
Le correcteur de Wynne a été optimisé en tenant compte de
l'ensemble des caractéristiques optiques de l'instrument. Il ne
s'agit donc pas d'un correcteur standard, mais fabriqué
spécialement pour le foyer Cassegrain de cet instrument
particulier. De plus, les rayons de courbure réels des lentilles
ont été réinjectés dans le logiciel de simulation (OSLO) pour
déterminer la meilleure position longitudinale du correcteur,
qui a été réajustée de 2mm par rapport à la simulation initiale.
L'impact est minime car un déplacement de +-5mm reste
pratiquement sans effet sur les performances, mais autant se
rapprocher de l'optimum !
Le champ est parfaitement corrigé sur un diamètre de 45mm (soit
+-0,32 degrés compte-tenu de la focale de 4000mm) et sans
vignettage notable sur un diamètre de 36mm (soit +-0,26 degrés).
Le correcteur a été optimisé pour la raie H-Alpha, comme on peut le
voir au niveau des valeurs du rapport de Strehl.
Comme le montre la galerie photo présentée plus bas, les premiers
résultats obtenus en imagerie attestent des très bonnes
performances du correcteur. L'association de celui-ci avec un
correcteur de seeing (AOL SBIG) fait merveille !

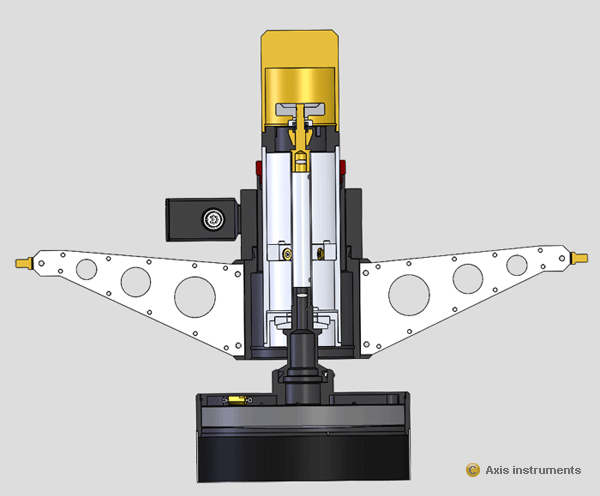

Structure et
équipement de
l'araignée :
L'araignée est équipée du porte-oculaires OK3 utilisé pour la mise
au point aussi bien en mode Cassegrain qu'en mode Newton en
imagerie directe. Dans chacun des deux cas, on remarquera la
présence de contrepoids d'équilibrage destinés à placer le
centre de gravité de l'araignée équipé exactement dans le plan
des vis de tension des branches. Cela est très important pour
éviter un "tilt" du moyeu d'araignée lorsque l'on pointe le tube
optique dans n'importe quelle direction.
On remarquera en
mode Cassegrain :
Le système de collimation assurant également
la précontrainte du support du miroir sur une rotule de centrage
concentrique de son sommet optique,
Le chauffage au dos du miroir secondaire
(résistances en jaune),
Le baffle secondaire en fibre de verre
(matériau athermique).
Et en
mode Newton :
Le correcteur de champ ASA 3 pouces,
Le diviseur optique équipé d'une caméra
SX_Lodestar,
La caméra STL11000.

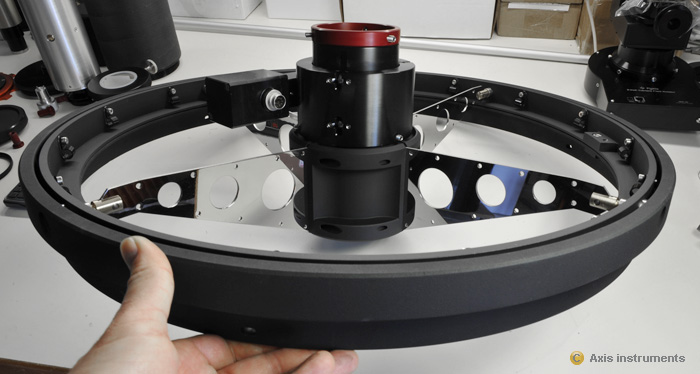

L'image ci - dessous montre ce sous - ensemble en
fin de montage. On aperçoit bien la virole double étage assurant
un réglage de collimation spécifique à l'araignée, offrant une
précision finale de collimation bien supérieure sur la
configuration Newton - Cassegrain. Les lames Inox polies miroirs
sont ajourées et disposent de perçages pour la fixation des
câbles (caméra, OK3, chauffage secondaire, ...). La virole
interne est également équipée de colliers de maintien de câbles.
Diaporama des premières images au foyer
Cassegrain :
