Le tube optique présenté sur cette page est principalement dédié à l'imagerie planétaire et Solaire, et a été adapté pour tenir compte des demandes spécifiques du client :

- Disposer d'un F/D relativement élevé, soit un rapport d'ouverture de 20, le modèle standard étant à F:15.

- Obstruction la plus faible possible.

- Primaire à dos sphérique (maintenu par son centre) pour minimisation du poids et du temps de mise en température, évitant également tout basculement du miroir lors du passage au méridien.

- Distance de sortie du foyer étudiée pour les deux modes d'imagerie :

• Planétaire (Barlow,  correcteur de réfraction et caméra d'imagerie planétaire), F/D final  F:35.

• "Grand champ" avec une caméra CCD classique directement au foyer F:20.

- Distance de sortie du foyer identique pour ces deux modes d'imagerie.

- Intégration de la lentille de la Barlow du client dans le train d'imagerie pour minimiser la distance de sortie du foyer.

- Utilisation du porte oculaires et d'une roue à filtre que possédait déjà le client.

- Motorisation du secondaire (en cas d'évolution des éléments au foyer).

- Seconde queue d'aronde au - dessus de l'instrument, pour pouvoir y fixer une lunette.

- Montage d'un capteur de température sur le primaire pour contrôler sa mise en température.

- Livraison d'un boîtier d'extension pour Robofocus,  câblage de celui-ci afin de piloter le moteur de mise au point au secondaire, les ventilateurs et le chauffage du miroir secondaire.

- Finition avec peinture blanche sur le tube carbone, afin de minimiser l'échauffement du tube susceptible de se trouver régulièrement en plein Soleil.



- L'étude de l'instrument a été faite en intégrant directement les éléments du train d'imagerie du client :

• Roue à filtre IFW 2 pouces.

• Porte - oculaires OPTEC TCF-S.

• Astrophysics 2" 2x BARADV Advanced Barlow.

• Correcteur de réfraction atmosphérique Astro-Systems Holland Version 2 (ASH 2).

• Caméra ATIK 1100 pour l'imagerie "grand champ".

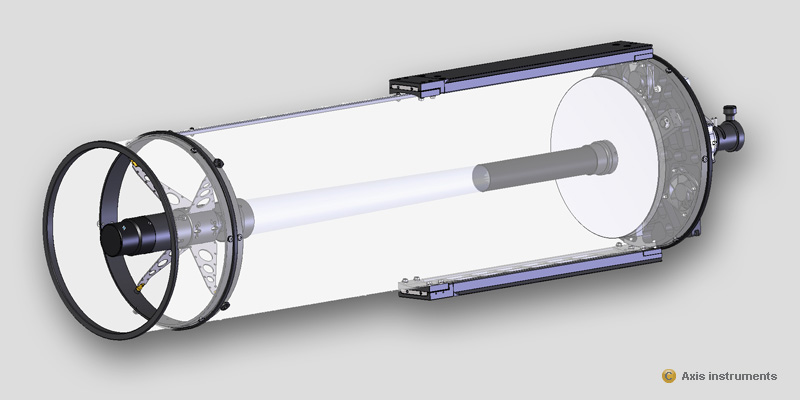

Caractéristiques de l'instrument :

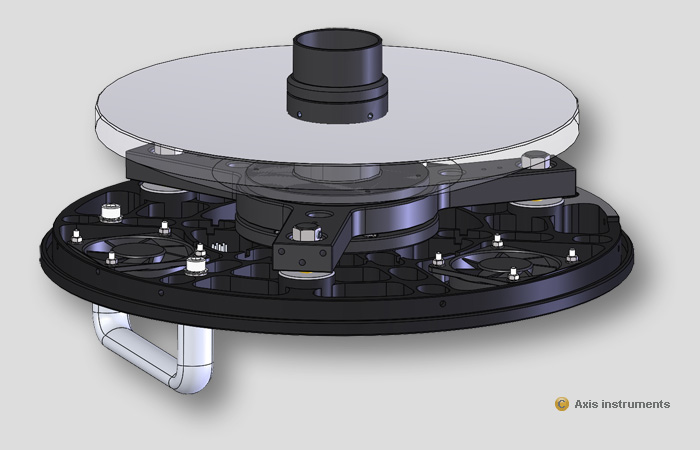

Structure du barillet primaire :

   Le barillet primaire est composé d'une plaque de fond en aluminium usinée dans la masse et fortement ajourée, d'une rotule centrale concentrique du sommet optique du miroir, d'une platine en forme d'étoile en aluminium supportant le miroir primaire par son centre. On y trouve le dispositif habituel de vis tirantes de collimation (adapté à chaque taille de barillet), équipées de systèmes de blocage ainsi que d'appuis sur bagues rotulées pour assurer un plaquage efficace et sans jeu du support primaire sur la rotule de centrage. La bague centrale de maintien supporte également le baffle primaire, non visible sur cette image. Un connecteur situé sur le dos du barillet regroupe les connexions électriques des ventilateurs, du système de chauffage du secondaire, ainsi que du moteur de mise au point au secondaire.

   Une structure de barillet similaire est utilisée dans le cas des miroirs à dos plan supportés par des touches dorsales, la pièce triangulaire étant alors équipée de roulements d'appui latéraux et butées avant de maintien du miroir.

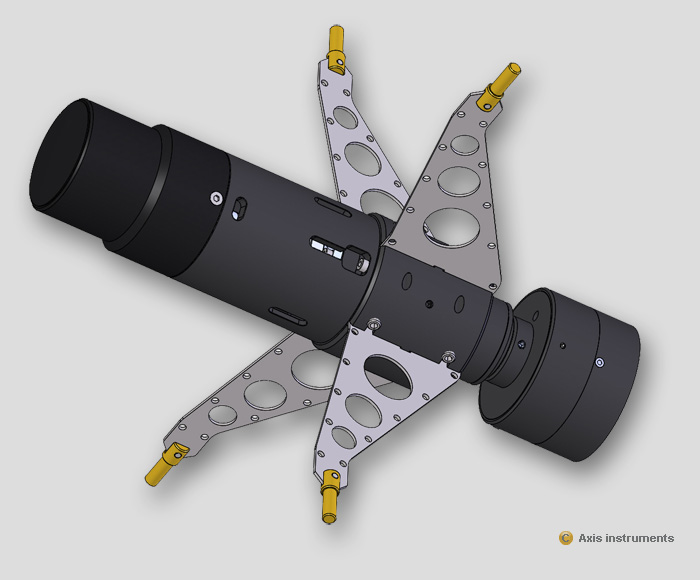

Structure et équipement de l'araignée :

   Le moyeu de l'araignée intègre directement un système de type Crayford pour la mise au point au secondaire. Ce système permet de monter indépendamment un support réglable (collimation)  pour miroir secondaire Cassegrain, ou une petite caméra d'imagerie dans le coulant du Crayford si l'on souhaite faire de l'imagerie directe au foyer primaire. Pour les tubes optiques de diamètre 250mm, le coulant est de 1,25 pouces mais peut aller  jusqu'à 4 pouces pour les plus gros tubes. Dans la configuration Cassegrain, le moteur de mise au point (protégé par un capot usiné) se situe dans le prolongement du moyeu d'araignée.

   Les orifices que l'on aperçoit sur le côté du support du moteur donnent accès aux trois vis de réglage de collimation du secondaire.

Notas :

• Le système de collimation assure également la précontrainte du support du miroir sur une rotule de centrage concentrique de son sommet optique,

• Un chauffage est présent au dos du miroir secondaire,

• Le baffle secondaire est en fibre de verre (matériau athermique),

• Si le client ne souhaite pas de motorisation au secondaire, le moteur est remplacé par un système de réglage du tirage dont la course est inchangée.

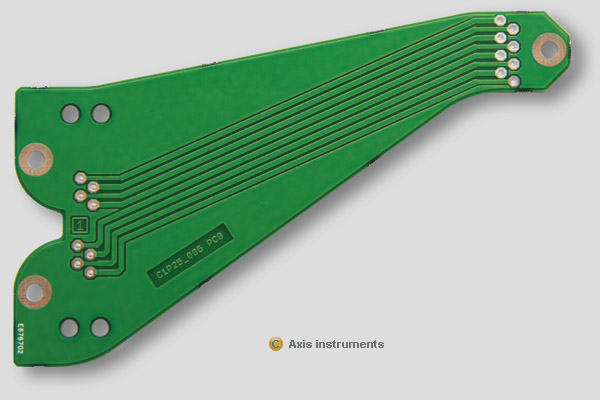

   Idée novatrice : comme le montre l'image ci-dessous, l'une des branches d'araignée est avantageusement remplacée par un circuit imprimé permettant de réaliser les raccordements du moteur de mise au point  et des résistances chauffantes du secondaire. Ainsi, l'image des aigrettes de diffraction n'est ni renforcée, ni détériorée par un quelconque passage de câble !

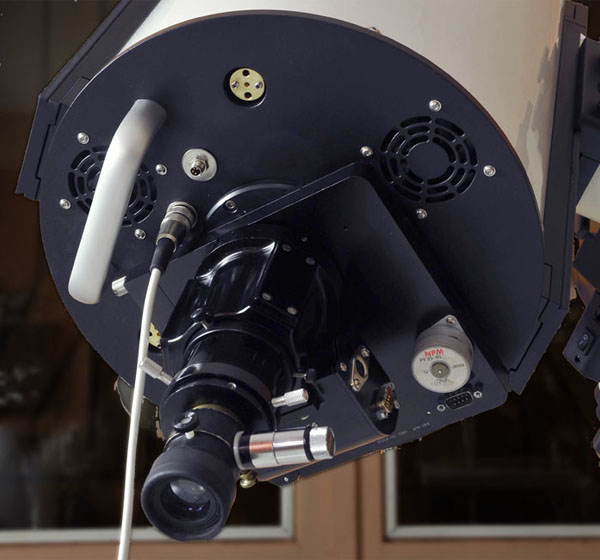

   L'image ci - dessous montre l'équipement au foyer : roue à filtre IFW et porte - oculaires OPTEC TCF-S. Un câble principal (en blanc) est raccordé au boîtier d'extension Robofocus, et un second connecteur est prévu pour le raccordement d'un thermomètre à double capteur, l'un prenant la température ambiante et l'autre celle du miroir primaire. Les vis de collimation sont ici accessibles, des petits capots de protection étant prévus pour les protéger une fois les réglages effectués.

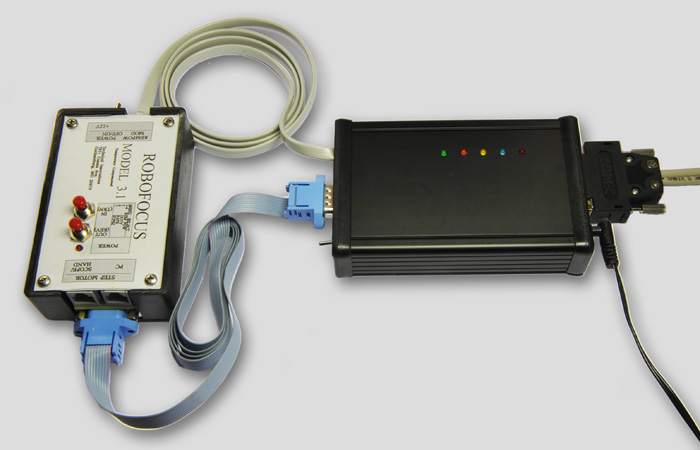

Boîtier d'extension pour le contrôleur Robofocus :

   Un boîtier d'extension pour Robofocus a été livré avec l'instrument, et permet de piloter le moteur de mise au point au secondaire, le chauffage du secondaire et les ventilateurs du tube optique. Deux sorties 12V restent libres pour le pilotage d'autres dispositifs au choix du client.

   Merci de vous reporter à la page descriptive de cet accessoire pour davantage d'informations.


Premières images au foyer Cassegrain  :
