Les porte-oculaires Crayford


Axis instruments - comparaison des porte-oculaires Crayford standard 2 et 3 pouces avec le modèle micrométrique 3 pouces.





    Axis instruments propose deux types de porte-oculaires : une version de type Crayford classique , existant en versions 2 et trois pouces (images de gauche ci-dessus), et une version micrométrique développée par Axis instruments (image de droite), proposée uniquement en trois pouces pour l’instant.

     La version dite « micrométrique » n’est pas simplement un porte-oculaires Crayford avec commande de mise au point démultipliée, il s’agit d’une version beaucoup plus précise et adaptée à des fortes charges combinant les avantages respectifs du système Crayford pour le guidage et d'un système indépendant (vis de translation synchrones précontraintes) pour la fonction mise au point.

     Le modèle standard peut être utilisé aussi bien en configuration Newton que Cassegrain, alors que le porte-oculaires micrométrique est recommandé pour le foyer Newton du fait de sa précision et de sa forte capacité de charge.


     Pour le foyer Newton, on optera donc plutôt :

     - pour le modèle micrométrique si l'on fait de la photo CCD avec un f /d court et/ou une caméra de masse importante,

     - pour le modèle standard si l'on fait du visuel ou si l'on utilise une caméra de faible poids (2 à 3 kg maximum).


     Tirage nécessaire :

     La hauteur de chaque modèle, indiquée sur les images plus bas, correspond à une situation pour laquelle la marge de mise au point est de 5mm environ et à une installation au foyer Newton via une platine d'épaisseur minimale à l'aplomb du porte-oculaires. Prévoir un tirage de 10mm supplémentaires environ dans le cas d'un montage au foyer cassegrain (modèles Crayford standard), avec l'embase taraudée au standard Celestron.


     Fixation des accessoires :

     Chaque porte-oculaires fourni par Axis instruments comporte une fixation des accessoires  par un système de cône inverse assurant un centrage optimum  et éliminant tout risque de chute des accessoires au cas où les vis de fixation seraient mal serrées.

     Ces accessoires peuvent être :

     - les adaptateurs fournis par Axis instruments pour disposer des coulants deux pouces et 1 pouce 1/4 en sortie,
     - l'adaptateur M42x0,75,
     - les pièces d'interface fournies pour la fixation des caméras CCD, correcteurs de champ, etc ...



tarifs : voir le tarif général.






Le modèle standard :

     Ce Porte-oculaires, proposé en deux ou trois pouces, possède un élément mobile interne (tube Crayford) réalisé en alliage de grande dureté, évitant ainsi les problèmes d’usure et de marquage (pression de l'arbre de mise au point) du méplat réalisant l’immobilisation en rotation. Il est systématiquement fourni avec un adapteur 31,75, un adapteur 2 pouces (pour le modèle 3 pouces) ainsi qu’un adaptateur avec filetage de 42mm pour la fixation d’une bague T. Il peut être utilisé soit au foyer Newton, soit au foyer cassegrain. Ils existe en version manuelle (molette non démultipliée), en version démultipliée, ainsi qu'en version motorisée (moteur pas à pas ou moteur continu).

Fixation : ce porte-oculaires est fourni de base avec une embase taraudée pour fixation au foyer Cassegrain (filetage standard Celestron). Une embase supplémentaire est à commander en cas de fixation au foyer Newton.

Contrôle micrométrique pour la version manuelle : pour la version manuelle, un support pour micromètre peut vous être fourni (micromètre fourni également) afin de contrôler la mise au point de manière précise. Cela est particulièrement utile au foyer Newton présentant une tolérance de mise au point beaucoup plus faible (rapport f/d voisin de 4) qu'au foyer Cassegrain (rapport f/d supérieur ou égal à 15).

Dispositif de blocage : les version manuelles sont équipées d'une vis latérale de blocage afin d'éviter tout dérapage de la mise au point pendant les poses (voir image ci-contre).


Versions motorisées :

Les images ci-dessous montrent les versions motorisées, correspondant à l'ajout d'un kit pouvant être acheté séparément et comprenant :

   - un moteur pas à pas 12V compatible Robofocus,
   - un réducteur planétaire à faible jeu,
   - un raccordement flexible à fixer sur l'axe de mise au point,
   - une pièce d'adaptation pour fixation sur le corps du porte-oculaires.


Axis instruments - version motorisée du porte-oculaires Crayford standard 2 pouces.  Axis instruments - version motorisée du porte-oculaires Crayford standard 3 pouces.



Axis instruments - porte oculaires Crayford standard 2 pouces (version manuelle) avec embase de fixation taraudée pour fixation au foyer Cassegrain.



Axis instruments - hauteur du porte-oculaires Crayford standard 2 pouces. Prévoir environ 10mm de plus (épaisseur de l'embase taraudée) en cas d'utilisation au foyer Cassegrain.
Hauteur du porte-oculaires
2 pouces



Axis instruments - hauteur du porte-oculaires Crayford standard 3 pouces. Prévoir environ 10mm de plus (épaisseur de l'embase taraudée) en cas d'utilisation au foyer Cassegrain.
Hauteur de la version
3 pouces





Le modèle micrométrique :


     Ce modèle est prévu pour une utilisation en principe uniquement au foyer Newton. Le principe de déplacement du tube Crayford coulissant est beaucoup plus fin, ce qui permet un déplacement contrôlable à quelques microns près, avec une grande répétitivité.

     Sa précision est prévue pour avoir une grande marge par rapport à la tolérance de mise au point, même pour des f/d courts (F :3), contrairement au modèle standard qui possède une précision juste suffisante pour f/d = 4 à 5. Sa rigidité est telle qu’elle permet de peaufiner la mise au point pendant la pose en examinant l’étoile-guide, si le capteur de guidage est parafocal avec celui utilisé pour l’imagerie. En contrepartie de sa précision, le temps nécessaire pour parcourir toute la plage de mise au point (10mm environ) est plus long sur ce modèle.

     C’est un porte-oculaires plus robuste par construction, prévu pour des plus grosses charges (jusqu’à 7kg), et qui sera décliné ultérieurement en un modèle intégrant un rotateur. Son principe de construction empêche toute dérive de la mise au point en fonction de la charge radiale ou axiale appliquée.

Fixation : ce porte-oculaires est livré avec son embase de fixation pour le foyer Newton, adaptée au diamètre du tube en carbone.



     Les images ci-dessous montrent ce porte-oculaires supportant une caméra STL11000 via une bague d'interface dans laquelle vient se monter un correcteur de Wynne Astrooptik trois pouces, ainsi que ses dimensions générales.

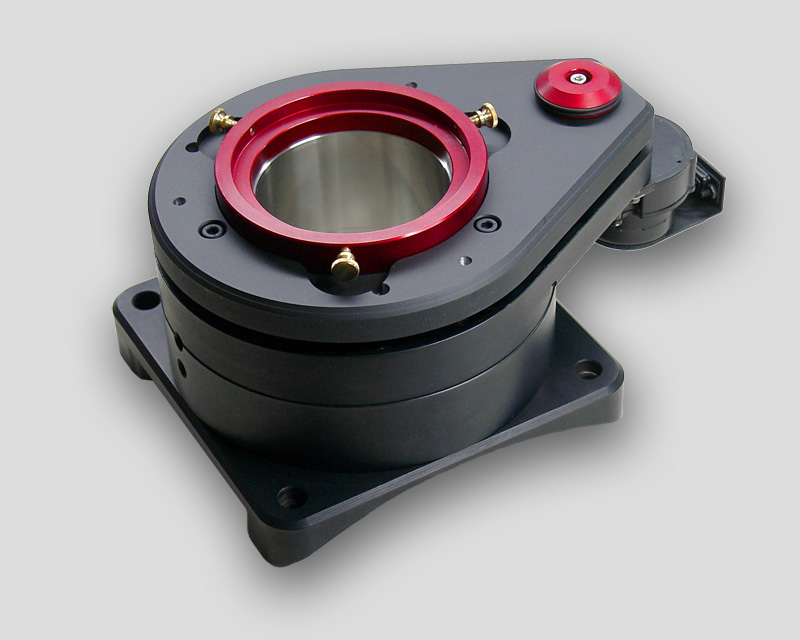

Axis instruments : vue générale du porte-oculaires trois pouces micrométrique destiné à l'imagerie CCD avec correcteur de champ de gros diamètre.
Cliquez pour agrandir





Axis instruments : installation d'une caméra STL11000 et du correcteur Wynne Astrooptik 3 pouces (non visible) sur le porte-oculaires micrométrique 3 pouces. Motorisation avec le Robofocus.
Cliquez pour agrandir


Axis instruments - dimensions du porte oculaire micrométrique (au milieu de la course de mise au point qui est de 10mm).
